Pictogrammen Brand

Pictogrammen brandbeveiliging

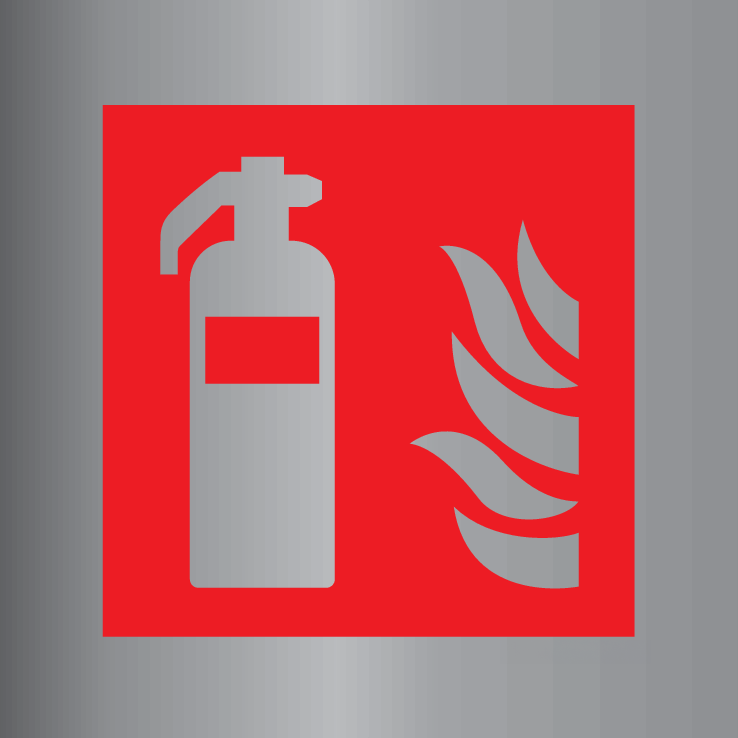

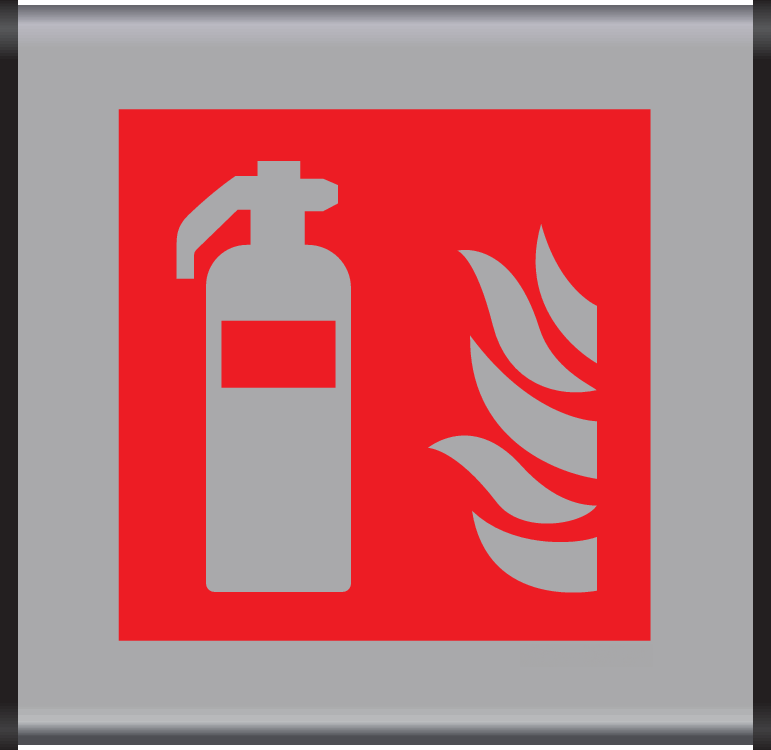

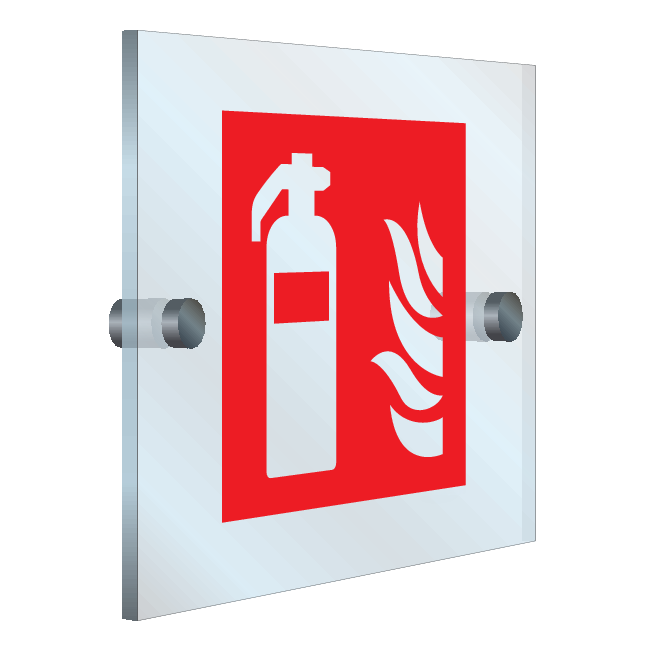

Brandveiligheidspictogrammen zijn leverbaar in veel afmetingen. Zo kies je eenvoudig een formaat dat goed zichtbaar blijft vanaf de afstand die jij nodig hebt. Je vindt borden en stickers in meerdere materialen, zoals kunststof, aluminium en plexiglas. Ook in uitvoering heb je ruime keuze, zoals platte borden, haakse borden, panoramaborden (wigvormig) en varianten voor plafondmontage.

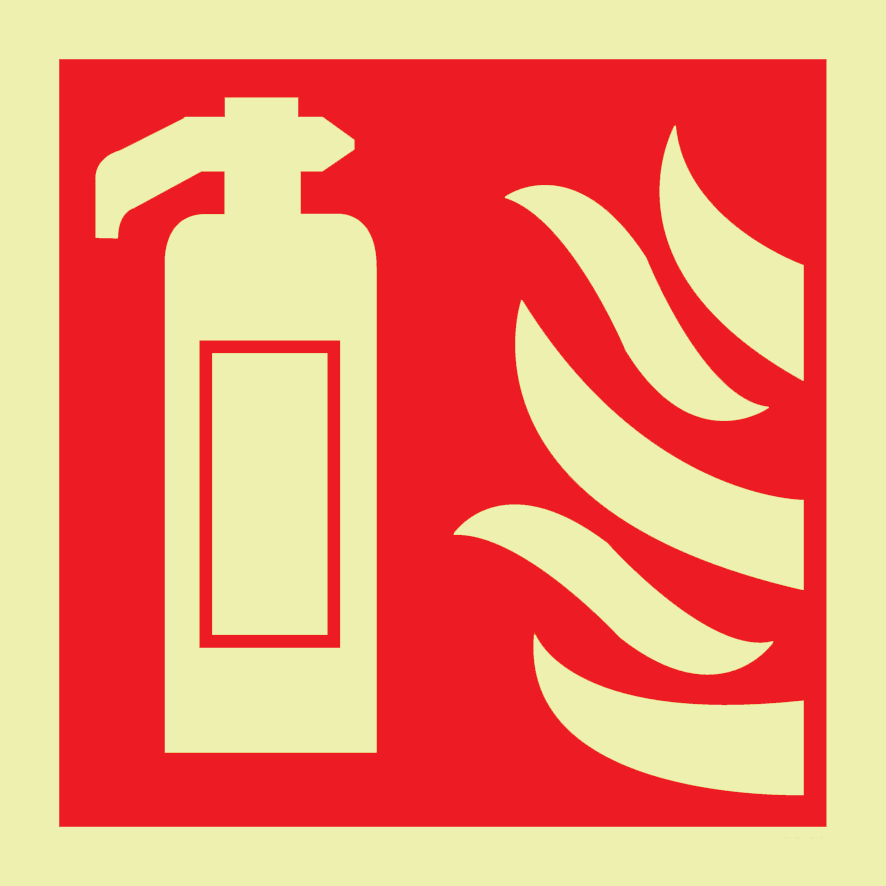

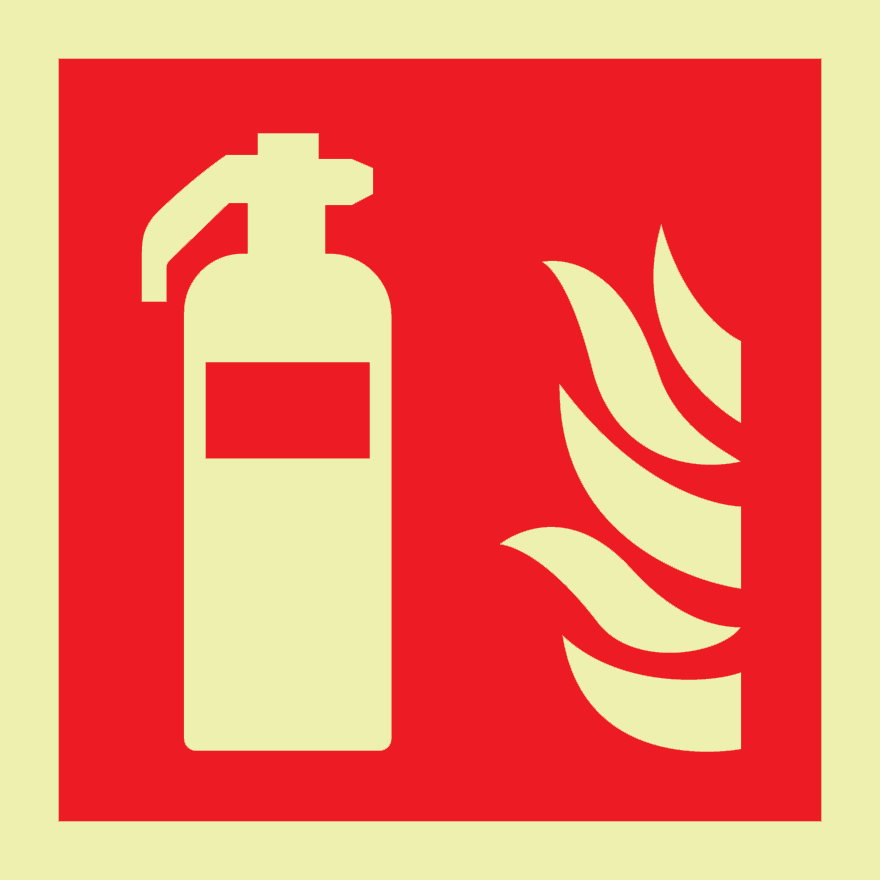

Wil je extra zichtbaarheid in het donker of bij verminderd licht? Kies dan fotoluminescerende pictogrammen (glow in the dark). Deze pictogrammen lichten op en maken brandpictogrammen beter zichtbaar wanneer licht wegvalt of beperkt aanwezig is.

Pictogrammen brand volgens ISO 7010

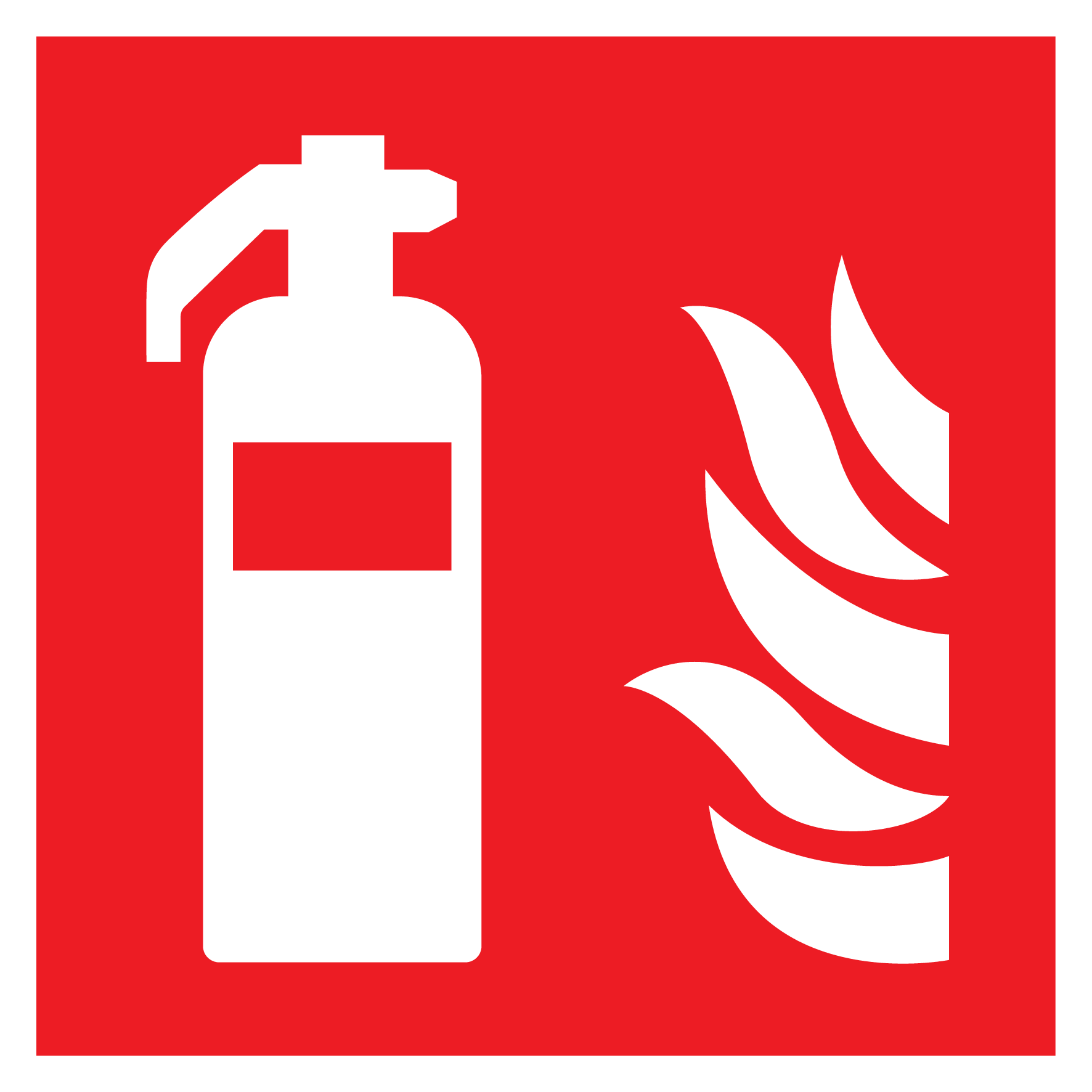

Een groot deel van de brandpictogrammen is uitgevoerd volgens de internationale norm ISO 7010. Daardoor worden wereldwijd dezelfde symbolen gebruikt. ISO 7010 brandpictogrammen herken je aan de “vlam” naast het brandveiligheidssymbool.

In Nederland staan aanvullende brandpictogrammen in de NEN 3011. Ook daar is dezelfde “vlam” als herkenbaar kenmerk toegevoegd.

Eerder was het advies om oude en nieuwe symbolen (met de “vlam”) niet door elkaar te gebruiken. Tegenwoordig groeit juist de voorkeur om consequent de nieuwe ISO 7010 pictogrammen toe te passen. In nieuwe situaties en bij aanpassingen adviseer je daarom het liefst altijd de nieuwe pictogrammen. In bestaande situaties mag je de al aanwezige pictogrammen behouden.

Wetgeving voor pictogrammen brand

In elke Europese lidstaat is het verplicht om brandveiligheidsvoorzieningen aan te duiden met pictogrammen. De Europese richtlijn 92/58/EEG vormt de basis voor uniforme veiligheids- en gezondheidssignalering op de werkvloer binnen de Europese Unie. Deze richtlijn stelt eisen aan veiligheidskleuren en veiligheidssignalen, met als doel werknemers te waarschuwen voor mogelijke gevaren en noodprocedures.

Elke lidstaat heeft een eigen uitwerking van deze regeling. In Nederland is dit vastgelegd in de arbeidsomstandighedenregeling (arboregeling). In België is dit opgenomen in het Koninklijk besluit van 17 juni 1997. Concreet betekent dit dat werkgevers in Nederland verplicht zijn om op plekken met risico’s voor gezondheid en veiligheid passende veiligheidssignalering te plaatsen. Zo voldoe je aan Europese normen én zorg je voor een consistente aanpak op nationaal niveau. De belangrijkste punten uit deze regeling die betrekking hebben op brandveiligheidspictogrammen zijn:

• De signalering voor de lokalisatie en identificatie van brandbestrijdingsmateriaal dient permanent te geschieden door middel van borden en /of een veiligheidskleur
• De identificatie van het brandbestrijdingsmateriaal moet geschieden door het kleuren van het materiaal en door middel van een lokalisatiebord en /of het kleuren van de plaatsen of de toegangen tot de plaatsen waar het brandbestrijdingsmateriaal zich bevindt.
• De identificatiekleur van het brandbestrijdingsmateriaal is rood.
• Onverminderd het bepaalde in Richtlijn 89 / 654 /EEG ('), dienen bij slechte natuurlijke verlichtingsomstandigheden fluorescerende kleuren , reflecterende materialen of kunstlicht te worden gebruikt.

Welke afmeting van een pictogram moet ik kiezen?

Naast het kiezen van het juiste pictogram is ook de afmeting en plaatsing belangrijk. De juiste maat hangt af van de zichtafstand, de ruimte en de situatie. Wil je dit uitgebreid uitwerken met praktische voorbeelden? Lees dan het blogartikel hoe groot moeten pictogrammen zijn.

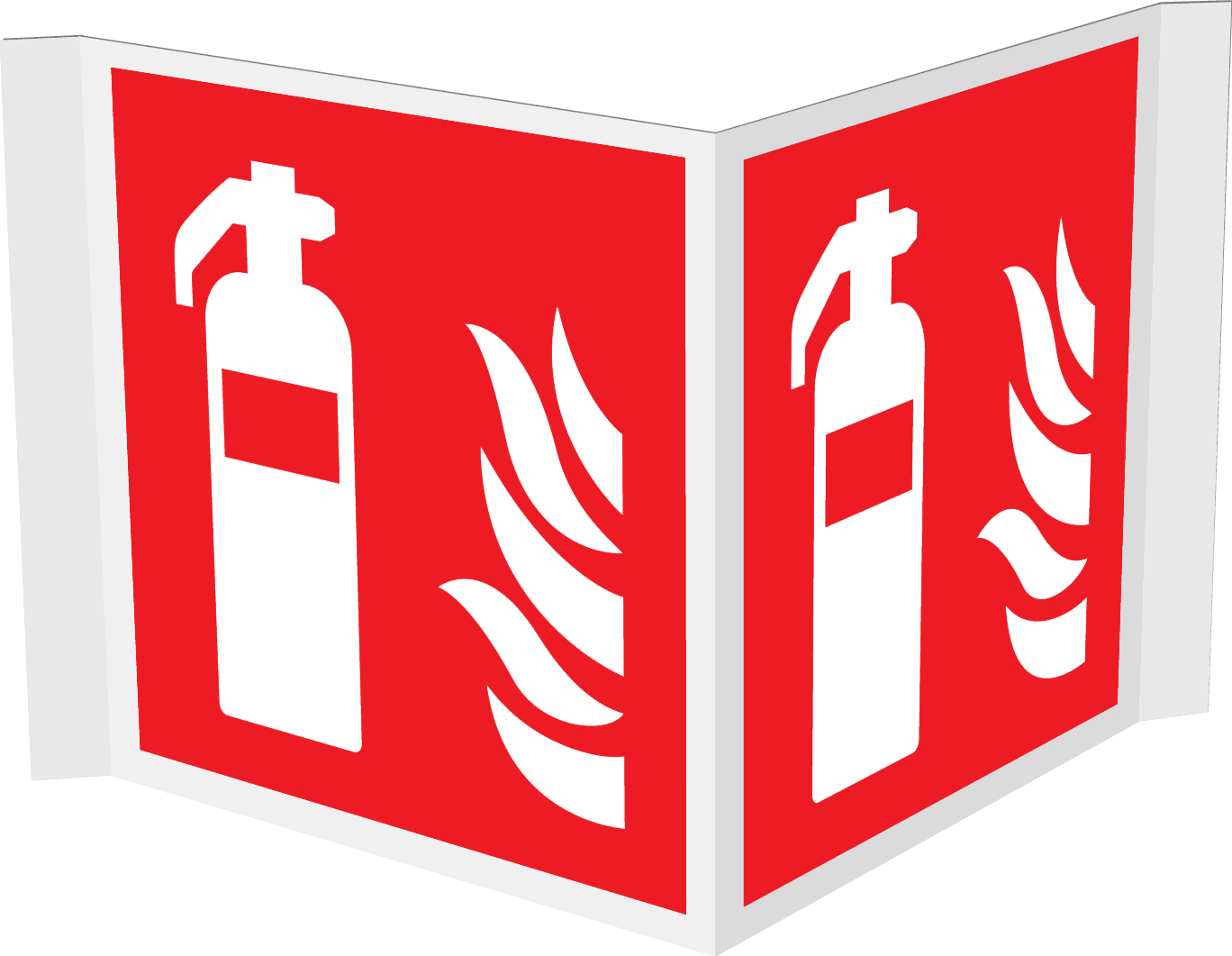

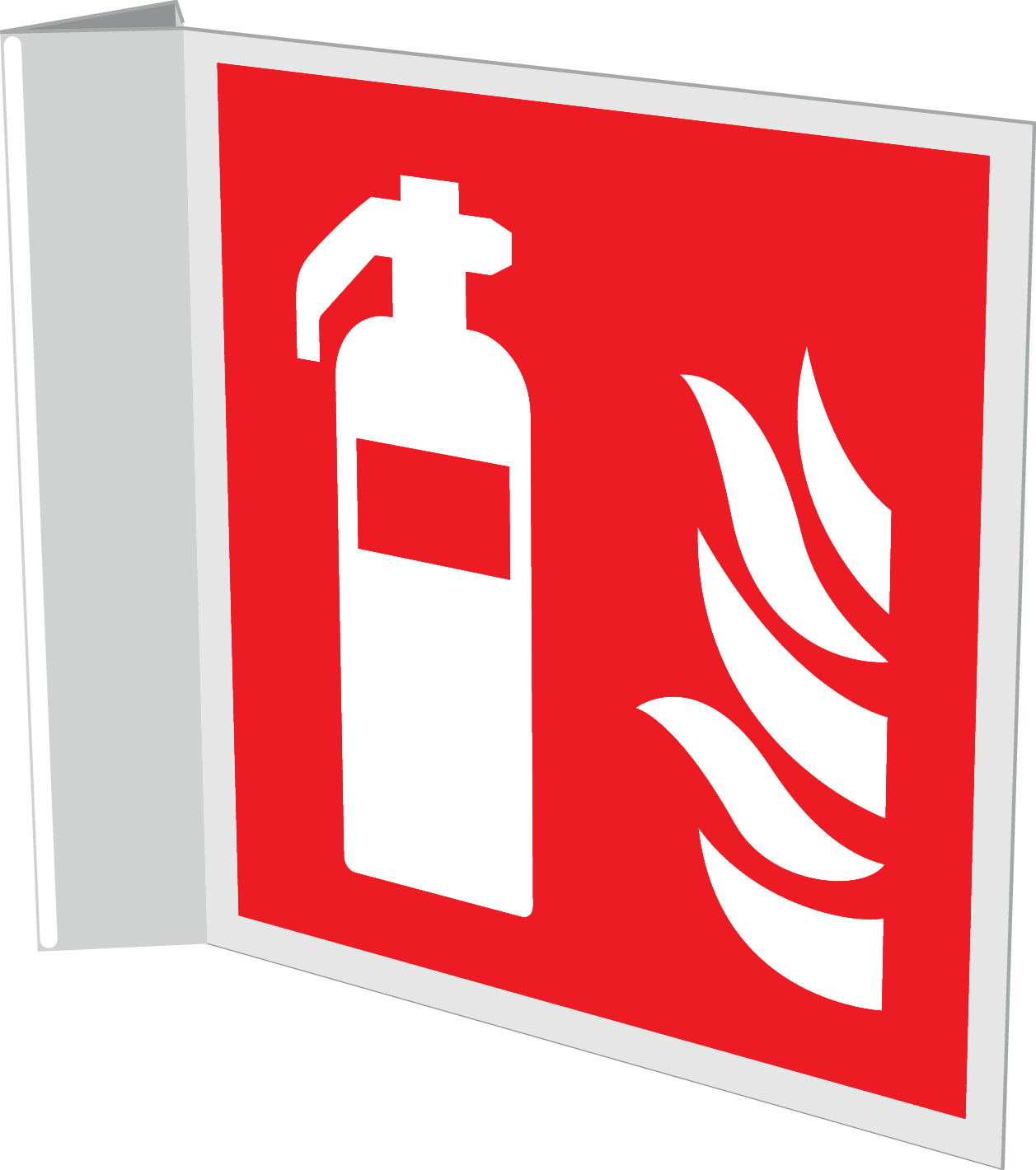

Moet een pictogram vanuit meerdere gezichtspunten zichtbaar zijn? Dan zijn haakse borden en panorama (wigvormige) borden een praktische oplossing. Haakse borden zijn zichtbaar vanuit twee richtingen en werken goed bij hoeken en kruispunten. Panorama borden bieden een breder gezichtsveld en passen bij situaties waarin je de aanduiding extra duidelijk in beeld wilt brengen.

Hoe hoog moet een pictogram hangen?

Hoewel er geen exacte specificaties zijn voor de hoogte van de plaatsing van een pictogram, wordt algemeen aanbevolen om deze op een hoogte van 2 meter te positioneren, zodat ze goed zichtbaar zijn. In gevallen waarin obstakels het zicht op het pictogram kunnen belemmeren, is het raadzaam om het pictogram op een hogere locatie te plaatsen. Deze flexibiliteit in hoogte bevordert een optimale zichtbaarheid en draagt bij aan de effectiviteit van de visuele communicatie, met name in situaties waarin een standaardhoogte mogelijk niet praktisch is.

Alle pictogrammen brand

Dit overzicht bevat alle pictogrammen die worden gebruikt voor het aanduiden van brandpreventie- en brandbestrijdingsmaterialen. Als er een pictogram volgens ISO 7010 beschikbaar is, dan is voor het gemak het pictogram zonder vlam weggelaten. Deze laatste zijn echter nog steeds verkrijgbaar via de website en kunnen eenvoudig worden besteld.
