Hoe groot moet een pictogram zijn? (NEN 3011 & ISO 3864-1)
-
Alex Damen
- Pictogrammen
- 15.10.2021
Laatste update: 31-10-2025.
De grote van een pictogram wordt beschreven in de NEN 3011 en de Europese Norm ISO 3864-1 en is afhankelijk van de waarnemingsafstand, belichtingsomstandigheden, kijkhoek en de gezichtsscherpte van de gebruiker.
Laatste update: 31-10-2025
Kies de juiste afmeting op basis van de leesafstand. Gebruik de tabellen hieronder als snelle keuzehulp. Twijfel je tussen twee maten? Kies de grotere. Deze richtlijn sluit aan op NEN 3011 en ISO 3864-1.
Snelkeuze: afmeting → leesafstand
In de tabel hieronder zie je direct welke leesafstand past bij een veelgekozen formaat bord of sticker. Handig als je snel wilt bepalen welke maat je nodig hebt. Kies altijd de eerstvolgende grotere maat. Zo blijft het pictogram duidelijk, ook bij minder licht of een schuine kijkhoek.
| Pictogramhoogte (mm) | Aanbevolen leesafstand (m) |
|---|---|
| 100 | 6 |
| 150 | 9 |
| 200 | 12 |
| 250 | 15 |
| 300 | 18 |
| 400 | 24 |
| 500 | 30 |
| 600 | 36 |
Dit zijn de meest gebruikte artikelhoogtes (bord/sticker) in de praktijk. Kies bij twijfel een grotere maat.
Volgens ISO 3864-1 en NEN 3011: één praktische richtlijn
De normmethode koppelt leesafstand aan pictogramhoogte. In de praktijk kies je daarom simpel: bepaal je kijkafstand en pak het eerstvolgende grotere formaat uit de tabel.
Hoe schat je de kijkafstand op locatie?
Kijk vanaf waar iemand het teken moet herkennen en neem de langste realistische zichtlijn. Denk aan bochten, stellingen, deuren en looprichting. Wisselt de afstand? Ga uit van de grootste relevante afstand.
Wanneer kies je groter? (licht, kijkhoek, doelgroep)
- Minder licht: kies een grotere maat, omdat de leesafstand afneemt.
- Schuine kijkhoek: plaats extra tekens of kies groter, vooral in gangen en magazijnen.
- Doelgroep: bij mindere visus of hogere snelheid (bijv. heftrucks) kies je groter en herhaal je het teken.
Uitzondering: vluchtwegaanduiding (andere tabel)
Voor nooduitgangen en vluchtroutes gelden andere tabellen dan voor algemene veiligheidspictogrammen. De leesafstand hangt af van het type verlichting: extern verlicht (lux) of intern verlicht (cd/m²).
Geen lichtmeter bij de hand? Ga bij normaal daglicht of kantoorlicht uit van extern verlichte pictogrammen ≥ 100 lux. Kies bij twijfel altijd een grotere maat.
| Pictogramhoogte (mm) | Extern ≥ 5 lx | Extern ≥ 100 lx | Intern ≥ 10 cd/m² | Intern ≥ 100 cd/m² |
|---|---|---|---|---|
| 75 | 7 m | 13 m | 11 m | 15 m |
| 100 | 9 m | 17 m | 15 m | 20 m |
| 150 | 14 m | 26 m | 23 m | 30 m |
| 200 | 19 m | 34 m | 30 m | 40 m |
| 250 | 24 m | 43 m | 38 m | 50 m |
| 300 | 29 m | 51 m | 45 m | 60 m |
| 400 | 38 m | 68 m | 60 m | 80 m |
| 500 | 48 m | 85 m | 75 m | 100 m |
| 600 | 57 m | 102 m | 90 m | 120 m |
Tip: wordt vluchtwegverlichting geëist? Vervang die niet door alleen fotoluminescerende pictogrammen. Gebruik fotoluminescentie als aanvulling, niet als vervanging.
Let op: veel online tabellen zijn onjuist
Online kom je vaak vuistregels tegen die te simpel zijn. Die leveren al snel te kleine pictogrammen op. Gebruik daarom de tabellen op deze pagina. Die sluiten aan op de normmethode en op de praktijkformaten die je kunt bestellen.

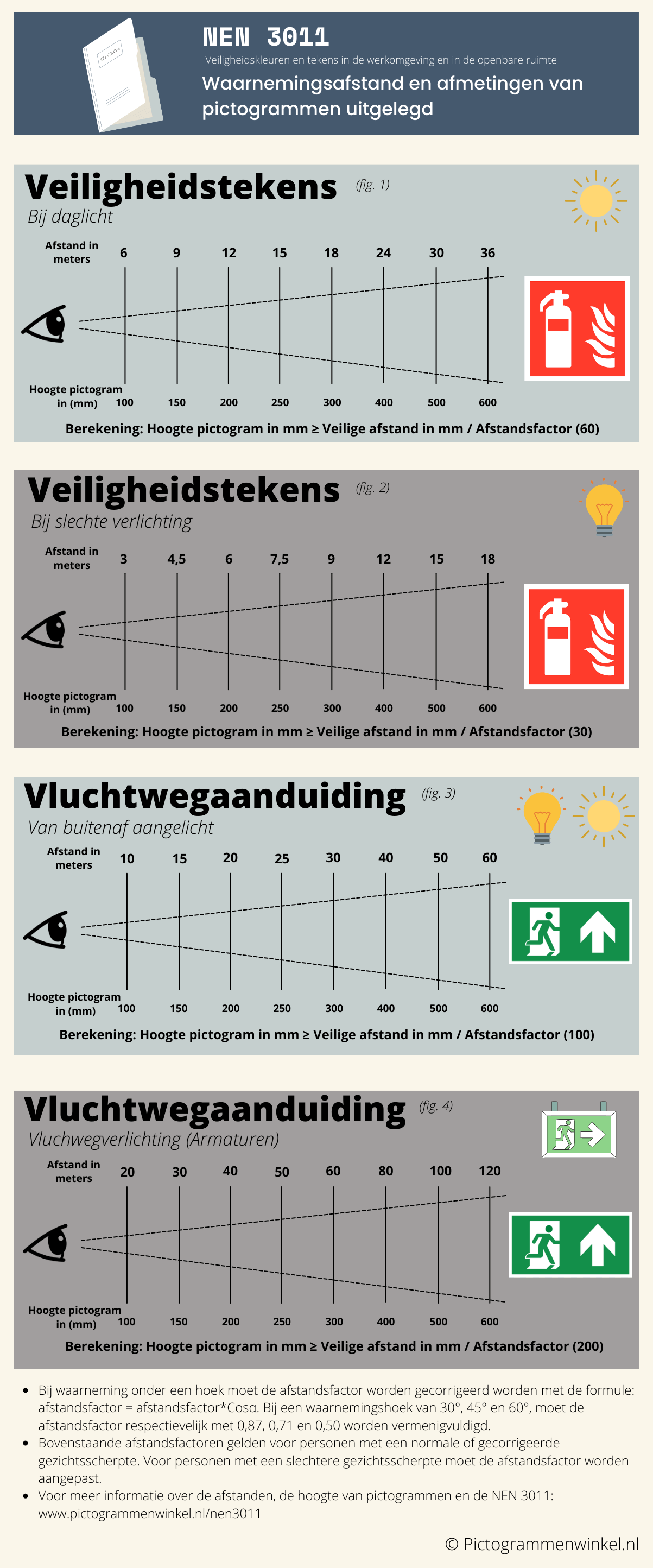

De onderstaande infographic vat alles samen. Handig om te bewaren of te delen met collega’s die pictogrammen plaatsen.
Brondata (CSV)
Afstand_m,Pictogramhoogte_mm
6,100
9,150
12,200
15,250
18,300
24,400
30,500
36,600
